左右滑動看表格

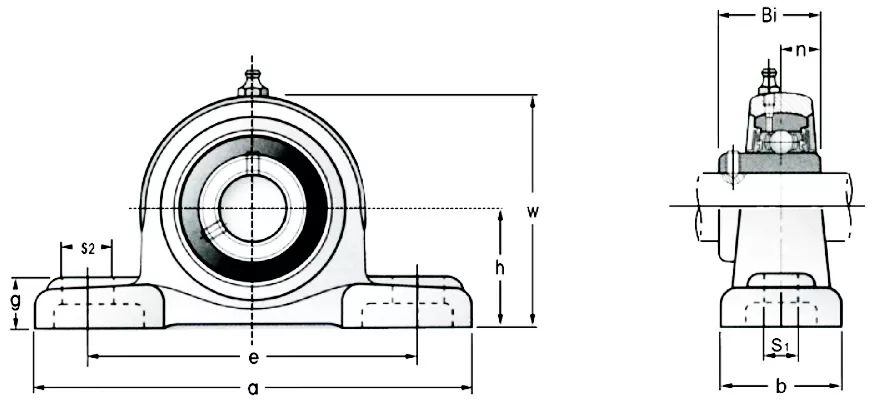

型號 主要規格 重點尺寸(mm)
軸心直徑d h a e b S1 S2 g w Bi n 螺絲尺寸
UCP-201 12 30.2 127 95 38 13 19 15 62 31 12.7 M10
UCP-201-8 12.7 30.2 127 95 38 13 19 15 62 31 12.7 M10
UCP-202 15 30.2 127 95 38 13 19 15 62 31 12.7 M10
UCP-202-10 15.875 30.2 127 95 38 13 19 15 62 31 12.7 M10
UCP-203 17 30.2 127 95 38 13 19 15 62 31 12.7 M10
UCP-204 20 33.3 127 95 38 13 19 15 64 31 12.7 M10
UCP-205 25 36.5 140 105 38 13 19 16 71 34 14.3 M10
UCP-206 30 42.9 165 121 48 17 21 18 84 38.1 15.9 M14
UCP-207 35 47.6 167 127 48 17 21 19 94 42.9 17.5 M14
UCP-208 40 49.2 184 137 54 17 21 19 100 49.2 19 M14
UCP-209 45 54 190 146 54 17 23 20 108 49.2 19 M14
UCP-210 50 57.2 206 159 60 20 24 20 114 51.6 19 M16
UCP-211 55 63.5 219 171 60 20 25 22 126 55.6 22.2 M16
UCP-212 60 69.8 241 184 70 20 25 25 138 65.1 25.4 M16
UCP-213 65 76.2 265 203 70 25 29 27 150 65.1 25.4 M20
UCP-214 70 79.4 266 210 72 25 30 28 156 74.6 30.2 M20
UCP-215 75 82.6 275 217 74 25 30 28 162 77.8 33.3 M20
UCP-216 80 88.9 292 232 78 25 31 30 175 82.6 33.3 M20
UCP-217 85 95.2 310 247 83 25 31 32 187 85.7 34.1 M20
UCP-218 90 101.6 327 262 88 27 33 34 200 96 39.7 M22
