自動調心滾珠1 / 2 系列 規格表 1

自動調心滾珠1 / 2 系列 規格表

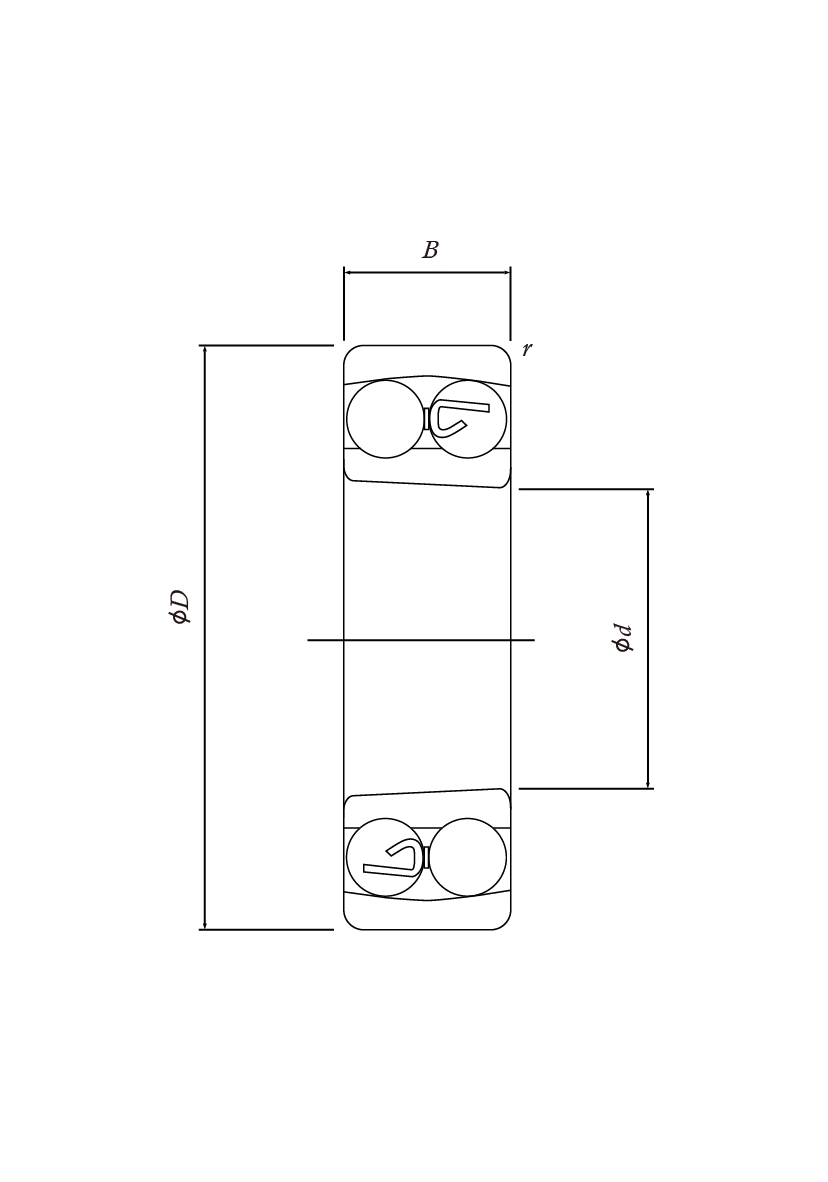

自動對位滾珠軸承型號 mm kgf 容許迴轉數rpm 質量kg
平行孔 推拔孔 內徑d 外徑D 厚度B 倒角r min 動額定負荷Cr 靜額定負荷Cor 滑脂潤滑Grease lubrication 油潤滑 Oil lubrication 平行孔 推拔孔
1200 ＼ 10 30 9 0.6 560 122 21000 24000 0.033 ＼
1300 ＼ 10 35 11 0.6 740 165 18000 21000 0.058 ＼
1201 ＼ 12 32 10 0.6 570 130 16000 19000 0.04 ＼
1301 ＼ 12 37 12 1 965 221 13000 16000 0.066 ＼
1202 ＼ 15 35 11 0.6 760 178 16000 19000 0.049 ＼
1302 ＼ 15 42 13 1 975 234 13000 16000 0.092 ＼
1203 ＼ 17 40 12 0.6 805 205 14000 17000 0.072 ＼
1303 ＼ 17 47 14 1 1280 325 12000 15000 0.128 ＼
1204 1204K 20 47 14 1 1010 266 13000 15000 0.116 0.114
1304 1304K 20 52 15 1.1 1270 340 11000 13000 0.16 0.158
1205 1205K 25 52 15 1 1230 335 11000 13000 0.138 0.135
1305 1305K 25 62 17 1.1 1830 510 9100 11000 0.255 0.251
1206 1206K 30 62 16 1 1590 475 9200 11000 0.217 0.213
1306 1306K 30 72 19 1.1 2170 645 7700 9100 0.383 0.377
1207 1207K 35 72 17 1.1 1610 520 8000 9400 0.317 0.312
1307 1307K 35 80 21 1.5 2560 800 6800 8000 0.5 0.492
1208 1208K 40 80 18 1.1 1970 665 7100 8400 0.414 0.407
1308 1308K 40 90 23 1.5 3000 990 6000 7000 0.709 0.698
1209 1209K 45 85 19 1.1 2230 750 6400 7500 0.457 0.448
1309 1309K 45 100 25 1.5 3900 1300 5400 6300 0.953 0.938
1210 1210K 50 90 20 1.1 2320 830 5800 6800 0.515 0.504
1310 1310K 50 110 27 2 4400 1440 4900 5800 1.2 1.18
1211 1211K 55 100 21 1.5 2730 1020 5300 6200 0.692 0.679
1311 1311K 55 120 29 2 5250 1820 4500 5200 1.58 1.56
1212 1212K 60 110 22 1.5 3100 1180 4900 5800 0.879 0.864
1312 1312K 60 130 31 2.1 5850 2130 4100 4800 1.96 1.93
1213 1213K 65 120 23 1.5 3150 1280 4500 5300 1.13 1.11
1313 1313K 65 140 33 2.1 6350 2330 3800 4500 2.42 2.38
1214 ＼ 70 125 24 1.5 3550 1410 4200 4900 1.24 ＼
1314 ＼ 70 150 35 2.1 7600 2830 3500 4200 2.99 ＼
1215 1215K 75 130 25 1.5 3950 1600 3900 4600 1.33 1.31
1315 1315K 75 160 37 2.1 8100 3050 3300 3900 3.55 3.5
1216 1216K 80 140 26 2 4050 1730 3700 4300 1.65 1.62
1316 1316K 80 170 39 2.1 9000 3400 3100 3600 4.17 4.11
1217 1217K 85 150 28 2 5000 2120 3500 4100 2.06 2.03
1317 1317K 85 180 41 3 9950 3850 2900 3400 4.96 4.89
1218 1218K 90 160 30 2 5800 2390 3300 3800 2.51 2.47
1318 1318K 90 190 43 3 11900 4550 2700 3200 5.78 5.69
1219 1219K 95 170 32 2.1 6500 2770 3100 3600 3.1 3.05
1319 1319K 95 200 45 3 13400 5200 2600 3000 6.69 6.59
1220 1220K 100 180 34 2.1 7050 3050 2900 3400 3.7 3.64
1320 1320K 100 215 47 3 14600 5850 2400 2900 8.3 8.19
1221 ＼ 105 190 36 2.1 7600 3300 2800 3300 4.34 ＼
1321 ＼ 105 225 49 3 15900 6600 2300 2700 10 ＼
自動對位滾珠軸承型號 mm kgf 容許迴轉數rpm 質量kg
平行孔 推拔孔 內徑d 外徑D 厚度B 倒角r min 動額定負荷Cr 靜額定負荷Cor 滑脂潤滑Grease lubrication 油潤滑 Oil lubrication 平行孔 推拔孔
2200 ＼ 10 30 14 0.6 745 162 19000 23000 0.047 ＼
2300 ＼ 10 35 17 0.6 1030 219 17000 20000 0.083 ＼
2201 ＼ 12 32 14 0.6 775 177 15000 18000 0.051 ＼
2301 ＼ 12 37 17 1 1200 277 13000 15000 0.091 ＼
2202 ＼ 15 35 14 0.6 785 188 15000 18000 0.06 ＼
2302 ＼ 15 42 17 1 1230 295 13000 15000 0.114 ＼
2203 ＼ 17 40 16 0.6 995 246 13000 16000 0.088 ＼
2303 ＼ 17 47 19 1 1470 365 11000 14000 0.156 ＼
2204 2204K 20 47 18 1 1280 335 12000 14000 0.14 0.137
2304 2304K 20 52 21 1.1 1850 480 10000 12000 0.206 0.201
2205 2205K 25 52 18 1 1250 350 10000 12000 0.157 0.153
2305 2305K 25 62 24 1.1 2490 670 8500 10000 0.334 0.326
2206 2206K 30 62 20 1 1550 460 8600 10000 0.256 0.25
2306 2306K 30 72 27 1.1 3200 895 7200 8500 0.496 0.485
2207 2207K 35 72 23 1.1 2190 670 7500 8800 0.392 0.382
2307 2307K 35 80 31 1.5 4000 1150 6300 7400 0.671 0.653
2208 2208K 40 80 23 1.1 2270 750 6700 7900 0.493 0.482
2308 2308K 40 90 33 1.5 4600 1380 5600 6600 0.918 0.859
2209 2209K 45 85 23 1.1 2360 830 6000 7100 0.54 0.528
2309 2309K 45 100 36 1.5 5500 1700 5000 5900 1.23 1.2
2210 2210K 50 90 23 1.1 2370 865 5500 6400 0.583 0.569
2310 2310K 50 110 40 2 6550 2060 4600 5400 1.63 1.59
2211 2211K 55 100 25 1.5 2700 1010 5000 5800 0.787 0.769
2311 2311K 55 120 43 2 7700 2450 4200 4900 2.1 2.05
2212 2212K 60 110 28 1.5 3450 1290 4600 5400 1.08 1.06
2312 2312K 60 130 46 2.1 8850 2880 3800 4500 2.59 2.52
2213 2213K 65 120 31 1.5 4450 1670 4200 5000 1.44 1.41
2313 2313K 65 140 48 2.1 9800 3300 3600 4200 3.2 3.12
2214 ＼ 70 125 31 1.5 4500 1740 3900 4600 1.52 ＼
2314 ＼ 70 150 51 2.1 11100 3850 3300 3900 3.92 ＼
2215 2215K 75 130 31 1.5 4500 1820 3700 4300 1.58 1.54
2315 2315K 75 160 55 2.1 12500 3450 3100 3600 4.78 4.66
2216 2216K 80 140 33 2 4950 2030 3400 4000 1.99 1.95
2316 2316K 80 170 58 2.1 13100 4600 2900 4300 5.65 5.51
2217 2217K 85 150 36 2 5950 2400 3200 3800 2.54 2.49
2317 2317K 85 180 60 3 14300 5250 2700 3200 6.55 6.39
2218 2218K 90 160 40 2 7150 2930 3100 3600 3.19 3.12
2318 2318K 90 190 64 3 15500 5850 2600 3000 7.75 7.56
2219 2219K 95 170 43 2.1 8500 3500 2900 3400 3.89 3.8
2319 2319K 95 200 67 3 16800 6500 2400 2800 9.05 8.83
2220 2220K 100 180 46 2.1 9600 3900 2700 3200 4.65 4.54
2320 2320K 100 215 73 3 19600 8100 2300 2700 11.5 11.2
2221 ＼ 105 190 50 2.1 11100 4550 2600 3100 6.07 ＼
2321 ＼ 105 225 77 3 20900 8850 2200 2600 13.2 ＼
