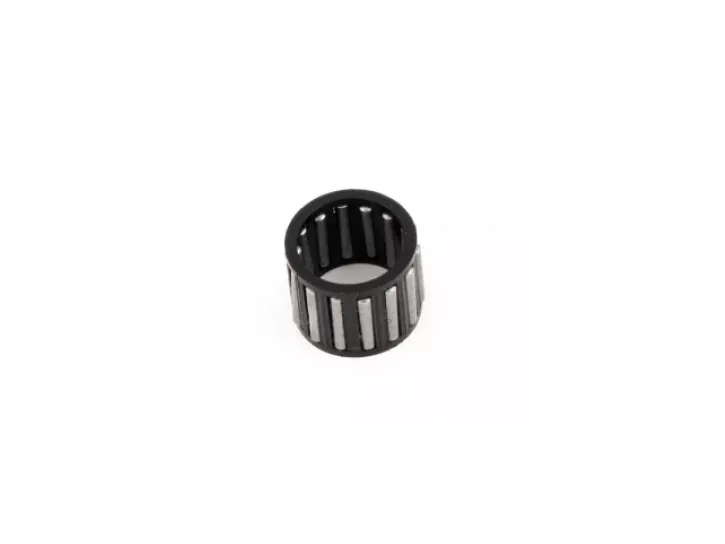

保持架滾針軸承 KT 系列 規格表



左右滑動看表格

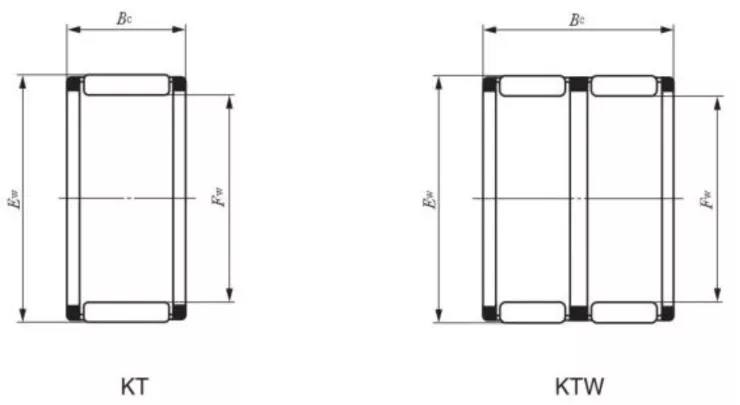

滾針KT 主要尺寸mm kgf rpm
軸徑mm 型號model 質量 g Fw Ew Bc 基本動額定負荷 基本靜額定負荷 容許回轉數
C  kgf Co  kgf
3 KT367N 0.39 3 6 7 150 100 140000
4 KT477N 0.47 4 7 7 180 130 100000
5 KT587N 0.53 5 8 7 190 140 85000
5 KT588N 0.66 5 8 8 250 200 85000
6 KT697N 0.63 6 9 7 240 190 75000
6 KT698N 0.75 6 9 8 280 240 75000
6 KT6910 1.45 6 9 10 310 270 75000
6 KT61013 2.7 6 10 13 450 380 75000
7 KT7108N 0.86 7 10 8 300 270 65000
7 KT71010 1.69 7 10 10 340 320 65000
8 KT8118N 0.96 8 11 8 320 310 60000
8 KT81110 1.9 8 11 10 370 370 60000
8 KT81113 2.5 8 11 13 460 480 60000
8 KT8128 2.1 8 12 8 370 310 60000
8 KT81211 3 8 12 11 470 420 60000
9 KT91210 2.1 9 12 10 400 420 55000
9 KT91213 2.8 9 12 13 490 550 55000
10 KT10138 1.9 10 13 8 340 350 50000
10 KT101310 2.3 10 13 10 420 460 50000
10 KT101313 3 10 13 13 530 610 50000
10 KT101410 3.2 10 14 10 500 480 50000
10 KT101412 3.8 10 14 12 610 610 50000
10 KT101413 4.2 10 14 13 620 630 50000
10 KT101415 4.8 10 14 15 720 770 50000
11 KT111410 2.5 11 14 10 450 510 45000
左右滑動看表格
滾針KT 主要尺寸mm kgf rpm
軸徑mm 型號model 質量 g Fw Ew Bc 基本動額定負荷 基本靜額定負荷 容許回轉數
C  kgf Co  kgf
12 KT12158 2.2 12 15 8 380 430 40000
12 KT121510 2.7 12 15 10 470 560 40000
12 KT121512 3.2 12 15 12 570 720 40000
12 KT121513 3.6 12 15 13 580 740 40000
12 KT121514 3.8 12 15 14 630 820 40000
12 KT121610 4 12 16 10 580 600 40000
12 KT121613 5.2 12 16 13 720 800 40000
12 KT121618 7 12 16 18 1000 1220 40000
12 KT121710 5.1 12 17 10 630 580 40000
12 KT121812 7.8 12 18 12 920 860 40000
12 KT121820 13.2 12 18 20 1400 1470 40000
13 KT131710 4.3 13 17 10 610 660 40000
13 KT131815 8.2 13 18 15 990 1060 40000
13 KT131816 8.7 13 18 16 1050 1160 40000
14 KT14188 3.7 14 18 8 520 550 35000
14 KT141810 4.6 14 18 10 640 720 35000
14 KT141811 5.2 14 18 11 670 760 35000
14 KT141813 6 14 18 13 800 960 35000
14 KT141816 7.3 14 18 16 990 1270 35000
14 KT141910 5.9 14 19 10 730 730 35000
14 KT141916 9.4 14 19 16 1130 1290 35000
14 KT141918 10.5 14 19 18 1270 1500 35000
14 KT142012 8.7 14 20 12 1000 990 35000
14 KT142017 12.4 14 20 17 1360 1470 35000
15 KT15199 4.4 15 19 9 620 710 35000
15 KT151910 4.9 15 19 10 680 790 35000
15 KT151911 5.5 15 19 11 700 820 35000
15 KT151913 6.4 15 19 13 840 1040 35000
15 KT151917 8.2 15 19 17 1110 1480 35000
15 KT151918 8.7 15 19 18 1170 1600 35000
15 KT152010 6.3 15 20 10 770 810 35000
15 KT152115 11.9 15 21 15 1280 1380 35000
左右滑動看表格
滾針KT 主要尺寸mm kgf rpm
軸徑mm 型號model 質量 g Fw Ew Bc 基本動額定負荷 基本靜額定負荷 容許回轉數
C  kgf Co  kgf
16 KT162010 5.2 16 20 10 710 850 30000
16 KT162013 6.8 16 20 13 880 1120 30000
16 KT162016 8.3 16 20 16 1090 1480 30000
16 KT162017 8.7 16 20 17 1160 1600 30000
16 KT162118 12 16 21 18 1420 1810 30000
16 KT162120 13.6 16 21 20 1500 1930 30000
16 KT162125 16.6 16 21 25 1870 2560 30000
16 KT162212 9.7 16 22 12 1070 1100 30000
16 KT162214 11.5 16 22 14 1190 1270 30000
16 KT162217 13.8 16 22 17 1450 1640 30000
16 KT162220 16.5 16 22 20 1620 1890 30000
16 KT162420 23.5 16 24 20 1880 1940 30000
17 KT172110 5.5 17 21 10 740 910 30000
17 KT172113 7.2 17 21 13 920 1210 30000
17 KT172115 8.2 17 21 15 1060 1470 30000
17 KT172117 9.3 17 21 17 1210 1720 30000
17 KT172220 14 17 22 20 1580 2100 30000
17 KT172311 9.6 17 23 11 1030 1070 30000
17 KT172315 13.1 17 23 15 1360 1540 30000
17 KT172418 18.6 17 24 18 1680 1840 30000
18 KT18228 4.7 18 22 8 620 740 30000
18 KT182210 5.8 18 22 10 760 970 30000
18 KT182213 7.6 18 22 13 950 1290 30000
18 KT182216 9.2 18 22 16 1180 1700 30000
18 KT182412 11 18 24 12 1200 1330 30000
18 KT182416 14.8 18 24 16 1540 1830 30000
18 KT182417 15.7 18 24 17 1630 1980 30000
18 KT182420 18.7 18 24 20 1820 2280 30000
18 KT182517 18.8 18 25 17 1710 1890 30000
18 KT182519 21 18 25 19 1900 2180 30000
18 KT182522 24.5 18 25 22 2100 2470 30000
18 KT182614 18.1 18 26 14 1490 1470 30000
18 KT182620 26 18 26 20 2040 2200 30000
