薄殼型滾針軸承 HK(TA) 規格表 1

薄殼型滾針軸承 HK(TA) 規格表



左右滑動看表格

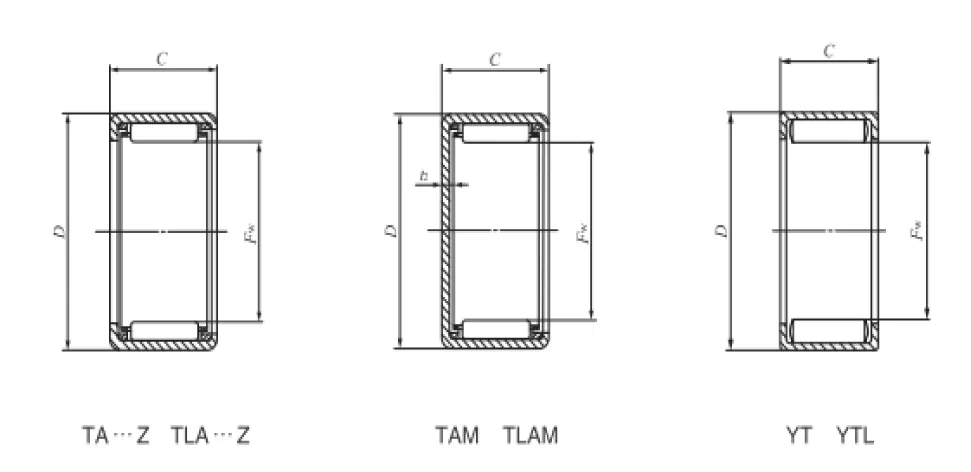

規格編號 主要尺寸mm 標準裝配軸徑 JIS h6 配合孔徑 JIS J7 配合孔徑 JIS N7 基本動額定荷重 基本靜額定荷重 容許回轉數 可組合的內輪 　
軸徑mm 標準型代號 重量(g) 一端密封型 重量(g) 標準型代號 重量(g) 一端密封型 重量(g) 保持潤脂型 重量(g) Fw D C t2  Max max min max min max min C  kgf Co   kgf rpm 　 軸徑mm
4 ─ 　 ─ 　 TLA48Z 1.54 TLAM48 1.67 ─ 　 4 8 8 1 4 3.992 ─ ─ 7.996 7.981 140 100 75000 ─ 4
─ 　 ─ 　 ─ 　 ─ 　 YTL48 1.73 4 8 8 ─ 310 300 40000 ─
5 ─ 　 ─ 　 TLA59Z 1.9 TLAM59 2 ─ 　 5 9 9 1 5 4.992 ─ ─ 8.996 8.981 190 160 65000 ─ 5
─ 　 ─ 　 ─ 　 ─ 　 YTL59 2.4 5 9 9 ─ 440 480 30000 ─
6 ─ 　 ─ 　 TLA69Z 2.2 TLAM69 2.3 ─ 　 6 10 9 1 6 5.992 ─ ─ 9.996 9.981 210 190 55000 ─ 6
7 ─ 　 ─ 　 TLA79Z 2.5 TLAM79 2.7 ─ 　 7 11 9 1 7 6.991 ─ ─ 10.995 10.977 250 250 50000 ─ 7
8 ─ 　 ─ 　 TLA810Z 3.1 TLAM810 3.3 ─ 　 8 12 10 1 8 7.991 ─ ─ 11.995 11.977 340 370 45000 ─ 8
TA810Z 6.7 TAM810 7.1 ─ 　 ─ 　 ─ 　 8 15 10 1.3 8 7.991 15.01 14.992 ─ ─ 350 290 45000 ─
TA815Z 9.7 TAM815 10.1 ─ 　 ─ 　 ─ 　 8 15 15 1.3 590 570 45000 ─
TA820Z 12.9 TAM82 13.3 ─ 　 ─ 　 ─ 　 8 15 20 1.3 850 910 45000 ─
─ 　 ─ 　 ─ 　 ─ 　 YT810 7.7 8 15 10 ─ 770 810 19000 ─
9 ─ 　 ─ 　 TLA910Z 3.4 TLAM910 3.6 ─ 　 9 13 10 1 9 8.991 ─ ─ 12.995 12.977 360 410 45000 ─ 9
─ 　 ─ 　 TLA912Z 4 TLAM912 4.3 ─ 　 9 13 12 1 450 560 45000 ─
TA912Z 8.7 TAM912 9.2 ─ 　 ─ 　 ─ 　 9 16 12 1.3 9 8.991 16.01 15.992 ─ ─ 520 500 45000 ─
TA916Z 11.4 TAM916 11.9 ─ 　 ─ 　 ─ 　 9 16 16 1.3 710 740 45000 ─
─ 　 ─ 　 ─ 　 ─ 　 YT912 10.1 9 16 12 ─ 990 1150 17000 ─
10 ─ 　 ─ 　 TLA1010Z 3.7 TLAM1010 4 ─ 　 10 14 10 1 10 9.991 ─ ─ 13.995 13.977 390 480 40000 IRT710 10
─ 　 ─ 　 TLA1012Z 4.4 TLAM1012 4.8 ─ 　 10 14 12 1 500 660 40000 IRT712
─ 　 ─ 　 TLA1015Z 5.5 TLAM1015 5.9 ─ 　 10 14 15 1 650 920 40000 IRT715
TA1010Z 7.9 TAM1010 8.5 ─ 　 ─ 　 ─ 　 10 17 10 1.3 10 9.991 17.01 16.992 ─ ─ 420 390 40000 IRT710
TA1012Z 9.3 TAM1012 10 ─ 　 ─ 　 ─ 　 10 17 12 1.3 570 570 40000 IRT712
TA1015Z 11.5 TAM1015 12.2 ─ 　 ─ 　 ─ 　 10 17 15 1.3 710 740 40000 IRT715
TA1020Z 15.4 TAM1020 16 ─ 　 ─ 　 ─ 　 10 17 20 1.3 1020 1190 40000 ─
左右滑動看表格
規格編號 主要尺寸mm 標準裝配軸徑 JIS h6 配合孔徑 JIS J7 配合孔徑 JIS N7 基本動額定荷重 基本靜額定荷重 容許回轉數 可組合的內輪 　
軸徑mm 標準型代號 重量(g) 一端密封型 重量(g) 標準型代號 重量(g) 一端密封型 重量(g) 保持潤脂型 重量(g) Fw D C t2  Max max min max min max min C  kgf Co   kgf rpm 　 軸徑mm
12 ─ 　 ─ 　 TLA1210Z 4.3 TLAM1210 4.7 ─ 　 12 16 10 1 12 11.989 ─ ─ 15.995 15.977 440 590 35000 IRT810 12
─ 　 ─ 　 ─ 　 ─ 　 YTL1210 5.1 12 16 10 ─ 760 1210 13000 IRT810
─ 　 ─ 　 TLA1212Z 8.6 TLAM1212 9.4 ─ 　 12 18 12 1.3 12 11.989 ─ ─ 17.995 17.977 650 760 35000 IRT812
TA1212Z 10.5 TAM1212 11.5 ─ 　 ─ 　 ─ 　 12 19 12 1.3 12 11.989 19.012 18.991 ─ ─ 610 640 35000 IRT812
TA1215Z 13.1 TAM1215 14 ─ 　 ─ 　 ─ 　 12 19 15 1.3 760 850 35000 IRT815
TA1220Z 17.3 TAM1220 18.3 ─ 　 ─ 　 ─ 　 12 19 20 1.3 1090 1360 35000 ─
TA1225Z 21.5 TAM1225 22.5 ─ 　 ─ 　 ─ 　 12 19 25 1.3 1400 1870 35000 ─
─ 　 ─ 　 ─ 　 ─ 　 YT1212 12.8 12 19 12 ─ 1200 1550 13000 IRT812
13 ─ 　 ─ 　 TLA1312Z 9.2 TLAM1312 10.1 ─ 　 13 19 12 1.3 13 12.989 ─ ─ 18.993 18.972 690 830 30000 IRT1012 13
14 ─ 　 ─ 　 TLA1412Z 9.8 TLAM1412 10.8 ─ 　 14 20 12 1.3 14 13.989 ─ ─ 19.993 19.972 720 900 30000 IRT1012-2 14
─ 　 ─ 　 TLA1416Z 13.2 TLAM1416 14.3 ─ 　 14 20 16 1.3 910 1220 30000 IRT1016-2
TA1416Z 18.4 TAM1416 19.6 ─ 　 ─ 　 ─ 　 14 22 16 1.3 14 13.989 22.012 21.991 　 　 1070 1230 30000 IRT1016-2
TA1420Z 23 TAM1420 24 ─ 　 ─ 　 ─ 　 14 22 20 1.3 1410 1760 30000 IRT1020-2
15 ─ 　 ─ 　 TLA1512Z 10.4 TLAM1512 11.5 ─ 　 15 21 12 1.3 15 14.989 ─ ─ 20.993 20.972 750 970 25000 IRT1212 15
─ 　 ─ 　 TLA1516Z 14 TLAM1516 15.2 ─ 　 15 21 16 1.3 950 1310 25000 IRT1216
─ 　 ─ 　 TLA1522Z 19.1 TLAM1522 20.5 ─ 　 15 21 22 1.3 1390 2130 25000 IRT1222
TA1510Z 10.8 TAM1510 12.3 ─ 　 ─ 　 ─ 　 15 22 10 1.3 15 14.989 22.012 21.991 ─ ─ 540 580 25000 IRT1010-1
TA1512Z 12.9 TAM1512 14.3 ─ 　 ─ 　 ─ 　 15 22 12 1.3 730 850 25000 IRT1012-1
TA1515Z 15.9 TAM1515 17.3 ─ 　 ─ 　 ─ 　 15 22 15 1.3 900 1120 25000 IRT1015-1
TA1520Z 21 TAM1520 22.5 ─ 　 ─ 　 ─ 　 15 22 20 1.3 1300 1790 25000 IRT1020-1
TA1525Z 25 TAM1525 26.5 ─ 　 ─ 　 ─ 　 15 22 25 1.3 1660 2460 25000 IRT1025-1
16 ─ 　 ─ 　 TLA1612Z 10.9 TLAM1612 12.2 ─ 　 16 22 12 1.3 16 15.989 ─ ─ 21.993 21.972 780 1040 25000 IRT1212-1 16
─ 　 ─ 　 TLA1616Z 14.8 TLAM1616 16.1 ─ 　 16 22 16 1.3 990 1400 25000 IRT1216-1
─ 　 ─ 　 TLA1622Z 20 TLAM1622 21.5 ─ 　 16 22 22 1.3 1440 2280 25000 IRT1222-1
TA1616Z 20 TAM1616 22 ─ 　 ─ 　 ─ 　 16 24 16 1.3 16 15.989 24.012 23.991 ─ ─ 1130 1350 25000 IRT1216-1
TA1620Z 25 TAM1620 27 ─ 　 ─ 　 ─ 　 16 24 20 1.3 1490 1940 25000 IRT1220-1
左右滑動看表格
規格編號 主要尺寸mm 標準裝配軸徑 JIS h6 配合孔徑 JIS J7 配合孔徑 JIS N7 基本動額定荷重 基本靜額定荷重 容許回轉數 可組合的內輪 　
軸徑mm 標準型代號 重量(g) 一端密封型 重量(g) 標準型代號 重量(g) 一端密封型 重量(g) 保持潤脂型 重量(g) Fw D C t2  Max max min max min max min C  kgf Co   kgf rpm 　 軸徑mm
17 ─ 　 ─ 　 TLA1712 11.5 TLAM1712 13 ─ 　 17 23 12 1.3 17 16.989 ─ ─ 22.993 22.972 810 1110 25000 　 17
TA1715Z 17.6 TAM1715 19.5 ─ 　 ─ 　 ─ 　 17 24 15 1.3 17 16.989 24.012 23.991 ─ ─ 980 1300 25000 IRT1215-2
TA1720Z 23.5 TAM1720 25 ─ 　 ─ 　 ─ 　 17 24 20 1.3 1420 2080 25000 IRT1220-2
TA1725Z 29 TAM1725 31 ─ 　 ─ 　 ─ 　 17 24 25 1.3 1820 2870 25000 IRT1225-2
─ 　 ─ 　 ─ 　 ─ 　 YT1715 20.5 17 24 15 ─ 1700 2650 9000 IRT1215-2
─ 　 ─ 　 ─ 　 ─ 　 YT1725 35.5 17 24 25 ─ 2780 5000 9000 IRT1225-2
18 ─ 　 ─ 　 TLA1812Z 12 TLAM1812 13.7 ─ 　 18 24 12 1.3 18 17.989 ─ ─ 23.993 23.972 840 1180 20000 IRT1512 18
─ 　 ─ 　 TLA1816Z 16.2 TLAM1816 17.9 ─ 　 18 24 16 1.3 1060 1590 20000 IRT1516
TA1813Z 16.4 TAM1813 18.5 ─ 　 ─ 　 ─ 　 18 25 13 1.3 18 17.989 25.012 24.991 ─ ─ 930 1220 20000 IRT1513
TA1815Z 18.5 TAM1815 20.5 ─ 　 ─ 　 ─ 　 18 25 15 1.3 1020 1390 20000 IRT1515
TA1817Z 21 TAM1817 23 ─ 　 ─ 　 ─ 　 18 25 17 1.3 1210 1720 20000 IRT1517
TA1819Z 23.5 TAM1819 25.5 ─ 　 ─ 　 ─ 　 18 25 19 1.3 1390 2060 20000 IRT1519
TA1820Z 24.5 TAM1820 26.5 ─ 　 ─ 　 ─ 　 18 25 20 1.3 1480 2220 20000 IRT1520
TA1825Z 30.5 TAM1825 32.5 ─ 　 ─ 　 ─ 　 18 25 25 1.3 1900 3060 20000 IRT1525
19 TA1916Z 23 TAM1916 25.5 ─ 　 ─ 　 ─ 　 19 27 16 1.3 19 18.987 27.012 26.991 ─ ─ 1240 10600 20000 IRT1516-1 19
TA1920Z 29 TAM1920 31 ─ 　 ─ 　 ─ 　 19 27 20 1.3 1650 2300 20000 IRT-1520-1
20 ─ 　 ─ 　 TLA2012Z 13.2 TLAM2012 15.2 ─ 　 20 26 12 1.3 20 19.987 ─ ─ 25.993 25.972 890 1320 20000 　 20
─ 　 ─ 　 TLA2016Z 17.8 TLAM2016 19.9 ─ 　 20 26 16 1.3 1130 1780 20000 IRT1716
─ 　 ─ 　 TLA2020Z 22 TLAM2020 24 ─ 　 20 26 20 1.3 1480 2520 20000 IRT1720
─ 　 ─ 　 TLA2030Z 33 TLAM2030 35 ─ 　 20 26 30 1.3 2270 4380 20000 IRT1730
TA2015Z 20 TAM2015 22.5 ─ 　 ─ 　 ─ 　 20 27 15 1.3 20 19.987 27.012 26.991 ─ ─ 1060 1490 20000 IRT1515-2
TA2020Z 26.5 TAM2020 29 ─ 　 ─ 　 ─ 　 20 27 20 1.3 1530 2390 20000 IRT1520-2
TA2025Z 33 TAM2025 35.9 ─ 　 ─ 　 ─ 　 20 27 25 1.3 1960 3280 20000 IRT1525-2
TA2030Z 39.5 TAM2030 42 ─ 　 ─ 　 ─ 　 20 27 30 1.3 2360 4180 20000 IRT1530-2
─ 　 ─ 　 ─ 　 ─ 　 YT2015 23.5 20 27 15 ─ 1870 3150 7500 IRT1515-2
─ 　 ─ 　 ─ 　 ─ 　 YT2025 41 20 27 25 ─ 3060 5940 7500 IRT1525-2
TA202820Z 30 TAM202820 32.5 ─ 　 ─ 　 ─ 　 20 28 20 1.3 20 19.987 28.012 27.991 ─ ─ 1720 2470 20000 IRT1520-2
─ 　 ─ 　 ─ 　 ─ 　 YT202820 37.5 20 28 20 ─ 2730 4560 7500 IRT1520-2
21 TA2116Z 25 TAM2116 28 ─ 　 ─ 　 ─ 　 21 29 16 1.3 21 20.987 29.012 28.991 ─ ─ 1350 1840 19000 IRT1716-1 21
TA2120Z 31.5 TAM2120 34.5 ─ 　 ─ 　 ─ 　 21 29 20 1.3 1790 2640 19000 IRT1720-1
─ 　 ─ 　 ─ 　 ─ 　 YT2116 31 21 29 16 ─ 2250 3590 7000 IRT1716-1
─ 　 ─ 　 ─ 　 ─ 　 YT2120 39 21 29 20 ─ 2810 4770 7000 IRT1720-1
