止推滾針軸承AXK 規格表 1

止推滾針軸承AXK 規格表



左右滑動看表格

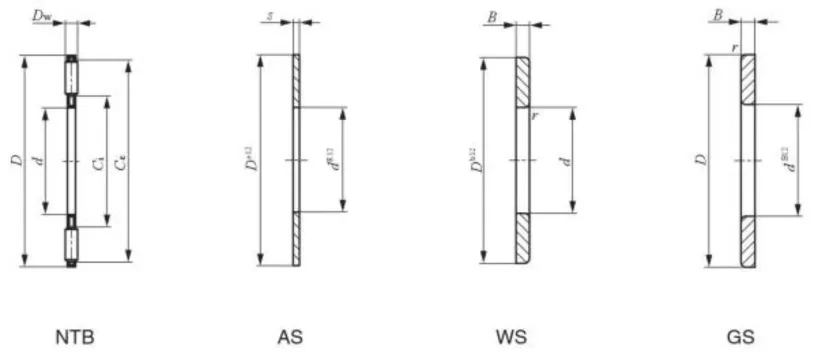

　 規格編號 主要尺寸 　 　 　 　
徑mm
 止推滾針保持器NTB 質量g 止推墊片 質量g 內輪 外輪 質量g d D Dw S h rs  min Ci Ce 基本動額定荷重 C  kgf 基本靜額定負荷 Co  kgf 容許回轉數 rpm 軸徑mm
10 NTB1024 3.3 AS1024 2.9 WS1024 GS1024 8 10 24 2 1 2.75 0.3 14 22 800 2440 15000 10
12 NTB1226 3.8 AS1226 3.2 WS1226 GS1226 8.9 12 26 2 1 2.75 0.3 16 24 850 2750 13000 12
15 NTB1528 4.1 AS1528 3.4 WS1528 GS1528 9.3 15 28 2 1 2.75 0.3 18 26 900 3050 12000 15
16 NTB1629 4.3 AS1629 3.6 WS1629 GS1629 9.8 16 29 2 1 2.75 0.3 19 27 920 3200 11000 16
17 NTB1730 4.5 AS1730 3.7 WS1730 GS1730 10.2 17 30 2 1 2.75 0.3 20 28 950 3360 11000 17
18 NTB1831 4.7 AS1831 3.9 WS1831 GS1831 10.7 18 31 2 1 2.75 0.3 21 29 970 3510 10000 18
20 NTB2035 6.1 AS2035 5 WS2035 GS2035 13.8 20 35 2 1 2.75 0.3 23 33 1200 4740 9000 20
25 NTB2542 8.2 AS2542 6.9 WS2542 GS2542 21 25 42 2 1 3 0.6 29 40 1470 6600 7500 25
30 NTB3047 9.4 AS3047 7.9 WS3047 GS3047 24 30 47 2 1 3 0.6 34 45 1570 7470 6500 30
35 NTB3552 10.6 AS3552 8.9 WS3552 GS3552 31.5 35 52 2 1 3.5 0.6 39 50 1670 8350 5500 35
40 NTB40603 22 AS4060 12.1 WS4060 GS4060 42.5 40 60 3 1 3.5 0.8 45 57 2470 11000 5000 40
45 NTB4565 24.5 AS4565 13.3 WS4565 GS4565 53.6 45 65 3 1 4 0.6 50 62 2640 12400 4500 45
50 NTB5070 26.5 AS5070 14.5 WS5070 GS5070 58.5 50 70 3 1 4 0.6 55 67 2810 13700 4000 50
55 NTB5578 33.5 AS5578 18.5 WS5578 GS5578 93 55 78 3 1 5 0.6 61 75 3300 17500 4000 55
60 NTB6085 38.5 AS6085 22 WS6085 GS6085 105 60 85 3 1 4.75 1 66 82 3900 22300 3500 60
65 NTB6590 41.5 AS6590 23.5 WS6590 GS6590 124 65 90 3 1 5.25 1 71 87 4090 24100 3000 65
70 NTB7095 61 AS7095 25 WS7095 GS7095 132 70 95 4 1 5.75 1 80 96 4930 26100 3000 70
80 NTB80105 68.5 AS80105 28 WS80105 GS80105 162 80 105 4 1 5.75 1 85 101 5050 27200 2500 80
85 NTB85110 72 AS85110 29.5 WS85110 GS85110 170 85 110 4 1 5.75 1 90 106 5130 28400 2500 85
90 NTB90120 92 AS90120 38 WS90120 GS90120 250 90 120 4 1 6.5 1 96 116 6570 40100 2500 90
100 NTB100135 119 AS100135 50 WS100135 GS100135 350 100 135 4 1 7 1 107 131 8190 55200 2000 100
110 NTB110145 129 ─ ─ WS110145 GS110145 380 110 145 4 ─ 7 1 117 141 8480 59000 2000 110
120 NTB120155 139 ─ ─ WS120155 GS120155 410 120 155 4 ─ 7 1 127 151 8960 64700 1800 120
130 NTB130170 225 ─ ─ WS130170 GS130170 660 130 170 5 ─ 9 1 137 165 12300 85500 1700
130
