自潤軸承 DU(AFB) 規格表 1

自潤軸承 DU(AFB) 規格表



左右滑動看表格

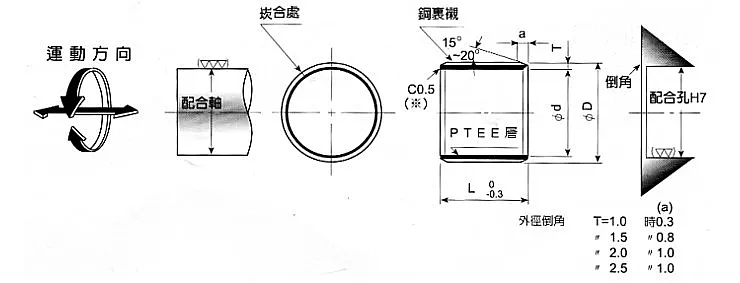

襯套內徑ød 建議尺寸(mm) 襯套外徑øD 長               度            L   公差 0~-0.3 襯套內徑ød 壓入後
內徑公差
配合軸 配合孔 3 4 5 6 7 8 10 12 15 20 25 30 35 40 45 50 60
尺寸   公差h7 尺寸   公差H7 AFB AFB AFB AFB AFB AFB AFB AFB AFB AFB AFB AFB AFB AFB AFB AFB AFB
3 3 -0.025 5 +0.012 5 0303 0304 0305 0306 ─ ─　 ─　 ─ ─　 ─ ─　 ─　 ─　 ─　 ─ ─　 ─ 3 +0.062
-0.034 0 0
4 4 -0.025 6 +0.012 6 0403 0404 0405 0406 ─　 0408 0410 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 4 +0.062
-0.037 0    0
5 5 -0.025 7 +0.015 7 0503 0504 0505 0506 ─　 0508 0510 0512 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─ 5 +0.065
-0.037    0    0
6 6 -0.025 8 +0.015 8 0603 0604 0605 0606 0607 0608 0610 0612 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 6 +0.065
-0.037    0    0
7 7 -0.025 9 +0.015 9 ─　 ─ 0705 0706 0707 ─　 0710 0712 ─　 ─ ─　 ─　 ─　 ─　 ─　 　─ ─　 7 +0.065
-0.04    0    0
8 8 -0.025 10 +0.015 10 ─　 ─　 0805 0806 0807 0808 0810 0812 0815 0820 ─ ─　 ─　 ─　 ─　 ─　 ─　 8 +0.065
-0.04    0    0
9 9 -0.025 11 +0.018 11 ─　 ─　 0905 0906 ─　 0908 0910 0912 ─ ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 9 +0.068
-0.04    0    0
10 10 -0.025 12 +0.018 12 ─　 ─ 1005 1006 1007 1008 1010 1012 1015 1020 ─　 ─　 ─　 ─　 ─　 ─　 ─　 10 +0.068
-0.04    0    0
12 12 -0.025 14 +0.018 14 ─　 ─　 ─　 1206 ─　 1208 1210 1212 1215 1220 1225 #1216 #1218 ─　 ─　 ─　 ─　 12 +0.068
-0.043    0    0
13 13 -0.025 15 +0.018 15 ─　 ─　 ─　 ─　 ─　 1308 1310 1312 1315 1320 ─　 ─　 ─　 ─　 ─　 ─ ─　 13 +0.068
-0.043    0    0
14 14 -0.025 16 +0.018 16 ─　 ─　 ─　 1406 ─　 1408 1410 1412 1415 1420 1425 #1416 ─　 ─　 ─　 ─　 ─　 14 +0.068
-0.043    0    0
15 15 -0.025 17 +0.018 17 ─　 1504 ─　 1506 ─　 1508 1510 1512 1515 1520 1525 1530 #1517 #1518 ─　 ─　 ─ 15 +0.068
-0.043    0    0
16 16 -0.025 18 +0.018 18 ─　 ─ 1605 ─　 1607 ─　 1610 1612 1615 1620 1625 1630 #1616 #1617 ─　 ─　 ─　 16 +0.068
-0.043    0    0
17 17 -0.025 19 +0.021 19 ─　 ─　 ─　 ─　 ─　 1708 1710 1712 1715 1720 1725 1730 #1709 ─　 ─　 ─　 ─　 17 +0.071
-0.043    0    0
18 18 -0.025 20 +0.021 20 ─　 ─　 ─　 ─　 ─　 ─　 1810 1812 1815 1820 1825 1830 ─　 ─　 ─　 ─　 ─　 18 +0.071
-0.043    0    0
19 19 -0.025 22 +0.021 22 ─　 ─　 ─　 ─　 ─　 ─　 1910 ─　 1915 1920 ─　 ─　 ─　 ─　 ─　 ─　 ─　 19 +0.081
-0.046    0    0
20 20 -0.025 23 +0.021 23 ─　 ─　 2005 2006 2007 2008 2010 2012 2015 2020 2025 2030 2035 2040 ─　 ─ ─　 20 +0.081
-0.046    0    0
22 22 -0.025 25 +0.021 25 ─　 ─　 ─ ─　 ─　 ─　 2210 2212 2215 2220 2225 2230 ─　 ─　 ─　 ─　 ─　 22 +0.081
-0.046    0    0
24 24 -0.025 27 +0.021 27 ─　 ─　 ─　 ─　 ─　 ─ 2410 ─　 2415 2420 2425 2430 ─　 ─　 ─　 ─　 ─ 24 +0.081
-0.046    0    0
25 25 -0.025 28 +0.021 28 ─　 ─　 ─　 ─　 ─　 ─　 2510 2512 2515 2520 2525 2530 2535 2540 ─　 2550 ─　 25 +0.081
-0.046    0    0
26 26 -0.025 30 +0.021 30 ─ ─　 ─　 ─　 ─　 ─ ─ 2612 2615 2620 2625 2630 ─　 ─　 ─　 ─　 ─　 26 +0.081
-0.046    0    0
28 28 -0.025 32 +0.021 32 ─ ─　 ─　 ─ ─　 ─　 2810 2812 2815 2820 2825 2830 ─　 2840 ─　 ─　 ─ 28 +0.085
-0.046    0    0
30 30 -0.025 34 +0.021 34 ─　 ─　 ─　 ─　 ─　 ─　 3010 3012 3015 3020 3025 3030 3035 3040 ─　 3050 ─　 30 +0.085
-0.046    0    0
31 31 -0.025 35 +0.021 35 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 3115 ─　 3125 3130 ─　 3140 ─　 ─ ─　 31 +0.085
-0.05    0    0
32 32 -0.025 36 +0.021 36 ─　 ─　 ─　 ─　 ─　 ─　 ─　 3212 3215 3220 3225 3230 3235 3240 ─　 ─　 ─　 32 +0.085
-0.05    0    0
35 35 -0.025 39 +0.021 39 ─　 ─ ─ ─ ─　 ─　 ─　 3512 3515 3520 3525 3530 3535 3540 ─　 3550 ─ 35 +0.085
-0.05    0    0
38 38 -0.025 42 +0.021 42 ─　 ─　 ─　 ─　 ─　 ─　 ─ ─　 ─　 3820 3825 3830 3835 3840 ─　 ─　 ─　 38 +0.085
-0.05    0    0
40 40 -0.025 44 +0.021 44 ─　 ─ ─　 ─　 ─　 ─　 ─　 4012 4015 4020 4025 4030 4035 4040 4045 4050 4060 40 +0.085
-0.05    0    0
45 45 -0.025 50 +0.021 50 ─　 ─　 ─　 ─ ─　 　─ ─ ─ 4515 4520 4525 4530 4535 4540 4545 4550 4560 45 +0.105
-0.05    0    0


左右滑動看表格
襯套內徑ød 建議尺寸(mm) 襯套外徑øD 長               度            L   公差 0~-0.3 襯套內徑ød 壓入後
內徑公差
配合軸 配合孔 10 12 15 20 25 30 35 40 45 50 55 60 65 70 80 85 90 95 100 120
尺寸   公差h7 尺寸   公差H7 AFB AFB AFB AFB AFB AFB AFB AFB AFB AFB AFB AFB AFB AFB AFB AFB AFB AFB AFB AFB
50 50 -0.025 55 +0.012 55 5010 ─　 5015 5020 5025 5030 5035 5040 5045 5050 5055 5060 5065 5070 ─ ─ ─ ─ ─ ─ 50 +0.110
-0.055    0    0
55 55 -0.025 60 +0.012 60 5510 5512 5515 5520 5525 5530 5535 5540 5545 5550 5555 5560 5565 5570 5580 ─ ─ ─ ─　 ─　 55 +0.110
-0.055    0    0
60 60 -0.025 65 +0.015 65 ─　 ─　 6015 6020 6025 6030 6035 6040 6045 6050 6055 6060 6065 6070 6080 ─ ─ ─ ─　 ─　 60 +0.110
-0.055    0    0
65 65 +0.035 70 +0.015 70 ─　 ─　 6515 6520 6525 6530 6535 6540 6545 6550 ─ 6560 ─　 6570 6580　 ─ ─ ─　 ─　 ─　 65 +0.190
+0.005    0 +0.060
70 70 +0.035 75 +0.015 75 ─　 ─　 7015 7020 7025 7030 7035 7040 7045 ─ ─ 7060 ─ 7070 7080 ─ ─ ─　 ─　 ─　 70 +0.190
+0.005    0 +0.060
75 75 +0.035 80 +0.015 80 ─　 ─　 7515 7520 7525 7530 7535 7540 7545 7550 ─ 7560 ─　 7570 7580　 ─ 7590 ─　 ─ ─　 75 +0.190
+0.005    0 +0.060
80 80 +0.035 85 +0.015 85 ─　 ─　 8015 8020 8025 8030 8035 8040 8045 8050 8055 8060 ─ 8070 8080　 ─ 8090 ─　 ─ ─ 80 +0.195
+0.005    0 +0.060
85 85 +0.035 90 +0.018 90 ─　 ─　 ─　 8520 ─　 8530 8535 8540 8545 8550 ─ 8560 ─　 8570 8580　 ─ 8590 ─　 ─ ─　 85 +0.195
 -0    0 +0.060
90 90 +0.035 95 +0.018 95 ─　 ─　 ─　 9020 9025 9030 9035 9040 9045 9050 ─ 9060 ─ 9070 9080 ─ 9090 ─　 ─ ─　 90 +0.195
 -0    0 +0.060
95 95 +0.035 100 +0.018 100 ─ ─　 ─　 ─　 ─　 9530 9535 9540 9545 9550 ─ 9560 ─　 9570 9580　 ─ 9590 ─　 ─ ─　 95 +0.195
 -0    0 +0.060
100 100 +0.035 105 +0.018 105 ─　 ─　 ─ 10020 10025 10030 10035 10040 10045 10050 ─ 10060 ─　 10070 10080　 ─ 10090 10095 ─ ─ 100 +0.195
 -0    0 +0.060
105 105 +0.035 110 +0.018 110 ─　 ─　 ─　 ─ ─　 10530 10535 10540 ─ 10550 ─　 10560 ─　 ─ ─　 ─ ─　 ─　 ─　 ─　 105 +0.195
 -0    0 +0.060
110 110 +0.035 115 +0.018 115 ─　 ─ ─　 ─　 ─　 11030 11035 11040 11045 11050 11055 11060 ─ 11070 11080　 ─ ─ 11095 ─　 ─ 110 +0.195
 -0    0 +0.060
115 115 +0.035 120 +0.018 120 ─　 ─ ─　 ─　 ─　 ─　 11535 11540 11545 11550 ─ 11560 ─　 ─ ─　 ─　 ─　 ─　 ─　 ─　 115 +0.195
 -0    0 +0.060
120 120 +0.035 130 +0.021 130 ─　 ─　 ─　 ─　 ─　 12030 12035 12040 12045 12050 ─ 12060 12065 12070 ─ ─ ─　 12095 ─　 ─ 120 +0.200
 -0    0 +0.060
130 130 +0.035 140 +0.021 140 ─　 ─　 ─　 ─　 ─ ─　 13035 13040 13045 13050 ─ 13060 13065 13070 13080 ─ 13090 13095　 ─ ─ 130 +0.200
 -0.005    0 +0.060
140 140 +0.035 150 +0.021 150 ─　 ─　 ─　 ─　 ─　 ─ 14035 14040 14045 14050 ─ 14060 14065 14070 14080 ─ 14090 14095 ─ ─ 140 +0.200
 -0.005    0 +0.060
150 150 +0.035 155 +0.021 155 ─　 ─　 ─　 ─　 ─　 ─　 ─ ─ ─　 15050　 ─　 15060 ─　 ─ 15080 ─　 15090 ─　 ─ ─　 150 +0.200
 -0.005    0 +0.060
160 160 +0.035 160 +0.021 160 ─　 ─　 ─　 ─　 ─　 16030 16035 16040 16045 16050 ─ 16060 16065　 16070 ─ ─ ─　 16095　 ─　 ─ 160 +0.200
 -0.005    0 +0.060
165 165 +0.035 170 +0.021 170 ─　 ─　 ─　 ─　 ─　 ─　 ─ ─ ─　 ─　 ─　 16560　 16565　 16570 16580 ─ ─ ─　 ─ ─ 165 +0.200
 -0.005    0 +0.060
170 170 +0.035 175 +0.021 175 ─　 ─　 ─　 ─　 ─　 ─　 ─ 17040 ─　 17050 ─　 17060 ─　 17070 17080　 17085 ─ ─ ─　 ─　 170 +0.200
 -0.005    0 +0.060
175 175 +0.035 180 +0.021 180 ─　 ─　 ─　 ─　 ─ ─　 ─ ─ ─　 ─　 ─　 17560 ─　 ─ ─ ─　 ─　 ─　 ─　 ─　 175 +0.200
 -0.005    0 +0.060
180 180 +0.035 185 +0.021 185 ─　 ─　 ─　 ─　 ─　 ─　 ─ 18040 ─　 18050 ─　 18060 ─　 18070 18080 ─ 18090 ─　 ─ ─　 180 +0.200
 -0.005    0 +0.060
190 190 +0.035 195 +0.021 195 ─　 ─　 ─　 ─　 ─　 ─　 ─ ─ ─　 ─　 ─　 19060 ─　 19070 ─　 ─ ─　 ─　 ─　 ─　 190 +0.200
 -0.005    0 +0.060
200 200 +0.035 205 +0.021 205 ─　 ─　 ─　 ─　 ─　 20030 ─ 20040 ─　 ─ ─　 20060 ─　 20070 20080　 ─ ─ ─　 ─　 ─　 200 +0.200
 -0.005    0 +0.060
210 210 +0.035 215 +0.021 215 ─　 ─　 ─　 ─　 ─ ─ ─　 ─　 ─　 ─　 ─　 21060　 ─　 ─ ─　 ─　 ─　 ─　 ─　 ─　 210 +0.200
 -0.005    0 +0.060
220 220 +0.035 225 +0.021 225 ─　 ─　 ─　 ─　 ─　 ─　 ─ ─ ─　 22050　 ─　 ─ ─ ─　 22080　 ─　 ─ ─　 ─　 ─　 220 +0.200
 -0.005    0 +0.060
