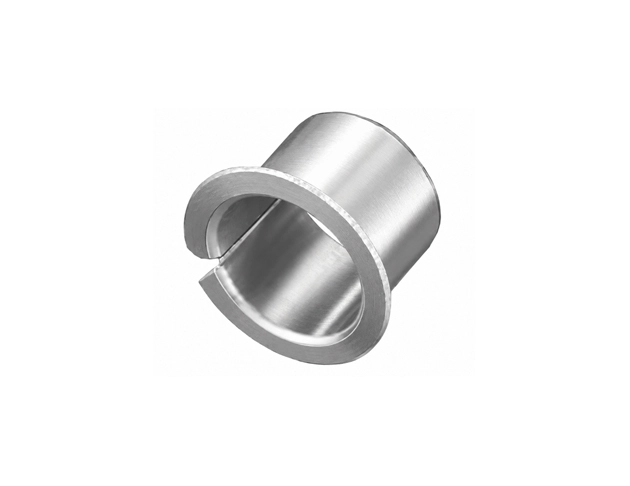

法蘭型自潤軸承 DUF（AFF）規格表 1

法蘭型自潤軸承 DUF（AFF）規格表



左右滑動看表格
襯套尺寸 建議尺寸(mm) 　 　 　 　 凸緣以下長度       L     公差 0~-0.3 襯套內徑ød 壓入後
內徑公差
內徑ød 外徑øD 凸緣徑øF 配合軸 配合孔 襯套部 襯套部 3 4 5 6 7 8 10 12 15 20 25 30 40 50 60 70
尺寸   公差h7 尺寸   公差H7 T1 T2 AFF AFF AFF AFF AFF AFF AFF AFF AFF AFF AFF AFF AFF AFF AFF AFF
3 4.6 7 3 -0.025 4.6 +0.012 0.8   0 0.8   0 0303 　─ 0305 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 3 +0.062
-0.034    0 -0.025 -0.015    0
4 5.6 9 4 -0.025 5.6 +0.012 0.8   0 0.8   0 ─　 0404 ─　 0406 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 4 +0.062
-0.037    0 -0.025 -0.015    0
5 7 10 5 -0.025 7 +0.015 1.0   0 1.0   0 ─　 0504 0505 0506 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 5 +0.065
-0.037    0 -0.025 -0.015    0
6 8 12 6 -0.025 8 +0.015 1.0   0 1.0   0 ─　 ─　 0605 0606 0607 0608 0610 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 6 +0.065
-0.037    0 -0.025 -0.015    0
7 9 13 7 -0.025 9 +0.015 1.0   0 1.0   0 ─　 ─　 0705 ─　 0707 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 7 +0.065
-0.040    0 -0.025 -0.015    0
8 10 15 8 -0.025 10 +0.015 1.0   0 1.0   0 ─　 804 0805 0806 ─　 0808 0810 0812 0815 ─　 ─　 ─　 ─　 ─　 ─　 ─　 8 +0.065
-0.040    0 -0.025 -0.015    0
9 11 16 9 -0.025 11 +0.018 1.0   0 1.0   0 ─　 ─　 ─　 ─　 ─　 ─　 0910 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 9 +0.068
-0.040    0 -0.025 -0.015    0
10 12 18 10 -0.025 12 +0.018 1.0   0 1.0   0 ─　 ─　 1005 1006 1007 1008 1010 1012 1015 ─　 ─　 ─　 ─　 ─　 ─　 ─　 10 +0.068
-0.040    0 -0.025 -0.015    0
12 14 20 12 -0.025 14 +0.018 1.0   0 1.0   0 ─　 ─　 ─　 1206 1207 1208 1210 1212 1215 1220 ─　 ─ ─　 ─　 ─　 ─　 12 +0.068
-0.043    0 -0.025 -0.015    0
13 15 21 13 -0.025 15 +0.018 1.0   0 1.0   0 ─　 ─　 ─　 ─　 ─　 ─　 1310 1312 1315 ─　 ─　 ─　 ─　 ─　 ─　 ─　 13 +0.068
-0.043    0 -0.025 -0.015    0
14 16 22 14 -0.025 16 +0.018 1.0   0 1.0   0 ─　 ─　 ─　 ─　 ─　 ─　 1410 1412 1415 1420 ─　 ─　 ─　 ─　 ─　 ─　 14 +0.068
-0.043    0 -0.025 -0.015    0
15 17 23 15 -0.025 17 +0.018 1.0   0 1.0   0 ─　 ─　 ─　 ─　 ─　 ─　 1510 1512 1515 1520 ─　 ─　 ─　 ─　 ─　 ─　 15 +0.068
-0.043    0 -0.025 -0.015    0
16 18 24 16 -0.025 18 +0.018 1.0   0 1.0   0 ─　 ─　 ─　 ─ ─　 ─　 1610 1612 1615 1620 1625 ─　 ─　 ─　 ─　 ─　 16 +0.068
-0.043    0 -0.025 -0.015    0
18 20 26 18 -0.025 20 +0.021 1.0   0 1.0   0 ─　 ─　 ─　 ─　 ─　 ─　 1810 1812 1815 1820 1825 ─　 ─　 ─　 ─　 ─　 18 +0.071
-0.043    0 -0.025 -0.015    0
20 23 31 20 -0.025 23 +0.021 1.5   0 1.5   0 ─ ─　 ─ ─　 ─　 2008 2010 2012 2015 2020 2025 2030 ─　 ─　 ─　 ─　 20 +0.081
-0.043    0 -0.030 -0.015    0
22 25 33 22 -0.025 25 +0.021 1.5   0 1.5   0 ─　 ─　 ─　 ─　 ─　 ─　 2210 2212 2215 2220 ─　 ─　 ─　 ─　 ─　 ─　 22 +0.081
-0.043    0 -0.030 -0.015    0
24 27 35 24 -0.025 27 +0.021 1.5   0 1.5   0 ─　 ─　 ─　 ─　 ─　 ─　 ─　 2412 2415 2420 2425 ─　 ─　 ─　 ─　 ─　 24 +0.081
-0.043    0 -0.030 -0.015    0
25 28 36 25 -0.025 28 +0.021 1.5   0 1.5   0 ─　 ─　 ─　 ─　 ─　 ─　 2510 2512 2515 2520 2525 2530 2540 ─　 ─　 ─　 25 +0.081
-0.043    0 -0.030 -0.015    0
26 30 38 26 -0.025 30 +0.021 2.0   0 2.0   0 ─　 ─　 ─　 ─　 ─　 ─ ─　 ─　 2615 2620 ─　 ─　 ─　 ─　 ─　 ─　 26 +0.081
-0.043    0 -0.030 -0.015    0
28 32 40 28 -0.025 32 +0.025 2.0   0 2.0   0 ─　 ─　 ─　 ─　 ─　 ─　 ─　 2812 2815 2820 2825 ─　 ─　 ─　 ─ ─　 28 +0.085
-0.043    0 -0.030 -0.015    0
30 34 42 30 -0.025 34 +0.025 2.0   0 2.0   0 ─　 ─　 ─　 ─　 ─　 ─　 ─　 3012 3015 3020 3025 3030 3040 ─　 ─　 ─ 30 +0.085
-0.043    0 -0.030 -0.015    0
31 35 45 31 -0.025 35 +0.025 2.0   0 2.0   0 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 3125 ─　 ─　 ─　 ─　 ─　 31 +0.085
-0.050    0 -0.030 -0.015    0
32 36 46 32 -0.025 36 +0.025 2.0   0 2.0   0 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 3220 3225 3230 ─　 ─　 ─　 ─　 32 +0.085
-0.050    0 -0.030 -0.015    0
35 39 49 35 -0.025 39 +0.025 2.0   0 2.0   0 ─　 ─　 ─　 ─　 ─　 ─　 ─ 3512 3515 3520 3525 3530 3540 ─　 ─　 ─　 35 +0.085
-0.050    0 -0.030 -0.015    0
38 42 52 38 -0.025 42 +0.025 2.0   0 2.0   0 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 3820 ─　 ─ ─　 ─　 ─　 ─　 38 +0.085
-0.050    0 -0.030 -0.015    0
40 44 54 40 -0.025 44 +0.025 2.0   0 2.0   0 ─　 ─　 ─　 ─　 ─　 ─　 ─　 4012 4015 4020 4025 4030 4040 4050 ─　 ─　 40 +0.085
-0.050    0 -0.030 -0.015    0
45 50 60 45 -0.025 50 +0.025 2.5   0 2.5   0 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─ 4520 4525 4530 4540 4550 ─　 ─　 45 +0.105
-0.050    0 -0.040 -0.015    0
50 55 65 50 -0.025 55 +0.035 2.5   0 2.5   0 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 5020 5025 5030 5040 5050 5060 ─　 50 +0.110
-0.055    0 -0.040 -0.015    0
55 60 70 55 -0.025 60 +0.035 2.5   0 2.5   0 ─　 ─ ─　 ─　 ─　 ─　 ─　 ─　 ─　 5520 ─ 5530 5540 5550 5560 ─　 55 +0.110
-0.055    0 -0.040 -0.015    0
60 65 75 60 -0.025 65 +0.035 2.5   0 2.5   0 ─　 ─ ─　 ─　 ─　 ─　 ─　 ─　 ─　 6020 ─　 6030 6040 6050 6060 6070 60 +0.110
-0.055    0 -0.040 -0.015    0
