E-BIKE 離合器軸承 1

E-BIKE 離合器軸承




1.允許在單一方向上轉動的應用，同時阻止或限制逆向方向上的運動
2.截面高度小，有利於做到機械整體的輕巧和緊湊
左右滑動看表格
沖壓外圈單向滾針軸承(HF系列) 　 　　 　
軸徑mm 規格編號 重量g 尺寸 傳遞力矩  Md  Nm 極限轉速 適合徑向支撐用的
沖壓外圈滾針軸承
Fw D C  -0.25 rs  min n  min-1 nA  min-1
4 HF0406 1 4 8 6 0.3 0.34 34000 14000 HK0408TN
6 HF0612 3 6 10 12 0.3 1.76 23000 13000 HK0608
8 HF0812 3.5 8 12 12 0.3 3.15 17000 12000 HK0808
10 HF1012 4 10 14 12 0.3 5.3 14000 11000 HK1010
12 HF1216 11.6 12 18 16 0.3 12.2 11000 8000 HK1212
14 HF1416 13 14 20 16 0.3 17.3 9500 8000 HK1412
16 HF1616 14 16 22 16 0.3 20.5 8500 7500 HK1612
18 HF1816 15.5 18 24 16 0.3 24.1 7500 7500 HK1812
20 HF2016 17 20 26 16 0.3 28.5 7000 6500 HK2010
25 HF2520 30.9 25 32 20 0.3 66 5500 5500 HK2512
30 HF3020 36 30 37 20 0.3 90 4500 4500 HK3012
35 HF3520 40 35 42 20 0.3 121 3900 3900 HK3512

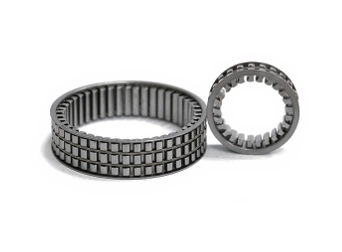

1.允許沿著單一方向空轉，沿反方向傳遞扭矩
2.由8字形楔塊、保持器及固定彈簧圈組成，需要搭配軸承達到機構支撐效果
左右滑動看表格
尺寸 (mm) 尺寸(inch) FE 400 Z  FE 400 Z2 空轉容許轉速
規格編號 扭力 規格編號 扭力
d D d D ftlb Nm ftlb Nm RPM
2 10 0.0787 0.3937 ─ ─ ─ FE 410 Z2 0.2 0.3 10000
4 12 0.1575 0.4724 FE 412 Z 2.2 3 FE 412 Z2 1.3 1.8 10000
5 13 0.1969 0.5118 ─ ─ ─ FE 413 Z2 2.1 2.9 9000
6 14 0.2362 0.5512 FE 414 Z 5 7 FE 414 Z2 1.9 2.6 8500
8 16 0.3150 0.6299 FE 416 Z 9 12 FE 416 Z2 5.6 7.6 7500
14 22 0.5512 0.8661 FE 422 Z 32 44 FE 422 Z2 16 21 5300
15 23 0.5906 0.9055 FE 423 Z 36 48 FE 423 Z2 18 24 5200
17 25 0.6693 0.9843 FE 425 Z 43 58 FE 425 Z2 22 30 4700
19 27 0.7480 1.0630 FE 427 Z 49 66 FE 427 Z2 27 36 4400
20 28 0.7874 1.1024 FE 428 Z 55 75 FE 428 Z2 29 39 4200
22 30 0.8661 1.1811 FE 430 Z 64 87 FE 430 Z2 34 46 4000
24 32 0.9449 1.2598 FE 432 Z 71 97 FE 432 Z2 39 52 3700
25 33 0.9843 1.2992 FE 433 Z 79 107 FE 433 Z2 41 56 3600
27 35 1.0630 1.3780 FE 435 Z 90 121 FE 435 Z2 47 64 3400
29 37 1.1417 1.4567 FE 437 Z 101 137 FE 437 Z2 53 71 3200
30 38 1.1811 1.4960 FE 438 Z 106 144 FE 438 Z2 56 76 3100
34 42 1.3386 1.6535 FE 442 Z 131 178 FE 442 Z2 69 93 2800
35 43 1.3780 1.6929 FE 443 Z 138 187 FE 443 Z2 72 98 2700
40 48 1.5748 1.8898 FE 448 Z 173 235 FE 448 Z2 90 122 2500
45 53 1.7717 2.0866 FE 453 Z 207 381 FE 453 Z2 108 146 2200
50 58 1.9685 2.2835 FE 458 Z 254 345 FE 458 Z2 131 178 2000
51 59 ─ ─ FE 459 Z 263 357 ─ ─ ─ ─
55 63 2.1654 2.4803 FE 463 Z 300 407 FE 463 Z2 149 202 1900
60 68 2.3622 2.6772 FE 468 Z 349 474 FE 468 Z2 179 243 1750
62 70 2.4409 2.7559 FE 470 Z 370 502 ─ ─ ─ 1700
65 73 2.5590 2.8740 FE 473 Z 402 545 ─ ─ ─ 1600
70 78 2.7559 3.0709 FE 478 Z 458 622 ─ ─ ─ 1500
80 88 3.1496 3.4646 FE 488 Z 581 788 ─ ─ ─ 1300

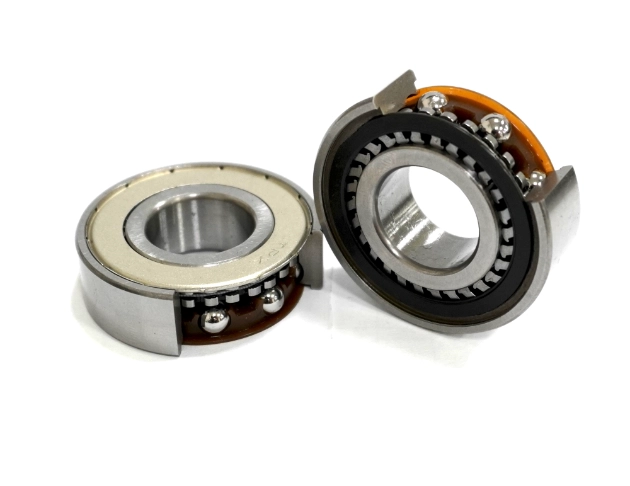

1.滾珠球軸承和楔塊式離合器的組合
2.傳遞扭矩大、低噪音，但重量較重
左右滑動看表格
型號 d (內徑) D (外徑) W (寬度) T(nom) 扭矩 (Nm) N(max) 最高轉速 (rpm) r (倒角 mm) 對應軸承
FK-174012 17 40 12 53 7200 1 6203
FK-204714 20 47 14 60 5200 1.5 6204
FK-205215 20 52 15 104 3700 1.5 6304
FK-255215 25 52 15 104 3700 1.5 6205
FK-306216 30 62 16 148 3500 1.5 6206
FK-357217 35 72 17 265 2500 2.7 6207
FK-408018 40 80 18 267 2500 2.7 6208

1.廣泛應用於各種結構，可承受徑向負載，以及較小的雙向軸向負載
左右滑動看表格
內圈 外圈 寬 規格編號 額定負載 鋼球
ID OD B Cr Cor 數量 尺寸
10 19 5 6800V 2310 1620 18 2.381
10 22 6 6900V 3210 2120 15 3.175
12 21 5 6801V 2350 1830 21 2.381
12 24 6 6901V 3480 2490 17 3.175
15 24 5 6802V 2580 2240 25 2.381
15 28 7 6902V 5010 3600 16 3.969
17 26 5 6803V 2740 2550 27 2.381
17 30 7 6903V 5400 4170 18 3.969
20 32 7 6804V 4340 3990 25 3.175
20 37 9 6904V 7490 6030 18 4.762
25 37 7 6805V 4730 4940 30 3.175
25 42 9 6905V 8180 7310 21 4.762
30 42 7 6806V 5080 5810 35 3.175
