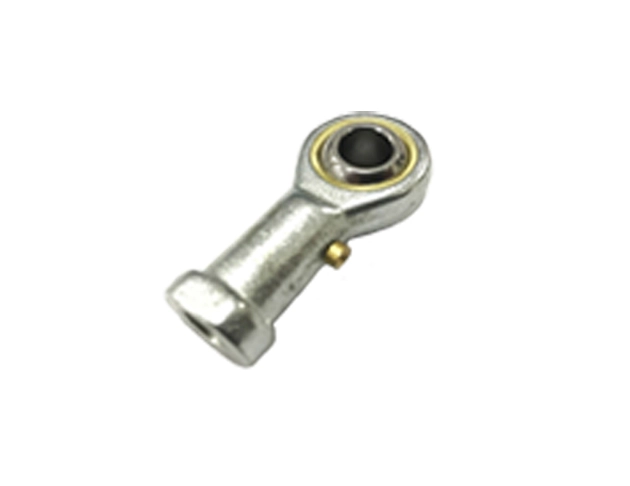

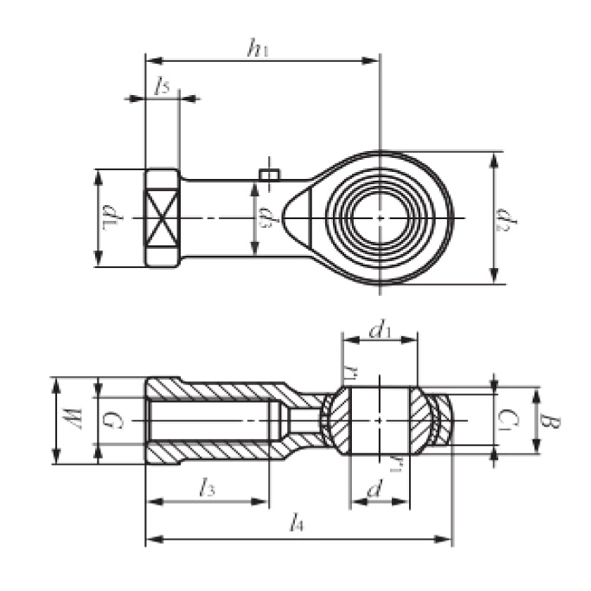

PHS 規格表

左右滑動看表格

PHS	mm															N		g
型號	d	Thread G	d2	C1	B	d1	I4	h1	I3	I5	W	d3	dL	r1	球面直徑	動額定負荷Cd	靜額	重量
型號	d	Thread G	d2	C1	B	d1	I4	h1	I3	I5	W	d3	dL	r1	球面直徑	動額定負荷Cd	定負荷Cs	重量
PHS3	3	M 3×0.5	12	4.5	6	5.2	27	21	10	3	5.5	5	6.5	0.2	7.938	1750	3670	5.7
PHS4	4	M 4×0.7	14	5.3	7	6.5	31	24	12	4	8	8	9.5	0.2	9.525	2480	4680	11.9
PHS5	5	M 5×0.8	16	6	8	7.7	35	27	14	4	9	9	11	0.2	11.112	3270	5730	16.5
PHS6	6	M 6×1	18	6.75	9	9	39	30	14	5	11	10	13	0.2	12.7	4200	6910	25
PHS8	8	M 8×1.25	22	9	12	10.4	47	36	17	5	14	12.5	16	0.2	15.875	7010	10200	43
PHS10	10	M 10×1.5	26	10.5	14	12.9	56	43	21	6.5	17	15	19	0.2	19.05	9810	13300	72
PHS12	12	M 12×1.75	30	12	16	15.4	65	50	24	6.5	19	17.5	22	0.2	22.225	13100	16900	107
PHS14	14	M 14×2	34	13.5	19	16.9	74	57	27	8	22	20	25	0.2	25.4	16800	20900	160
PHS16	16	M 16×2	38	15	21	19.4	83	64	33	8	22	22	27	0.2	28.575	21000	25400	210
PHS18	18	M 18×1.5	42	16.5	23	21.9	92	71	36	10	27	25	31	0.2	31.75	25700	30200	295
PHS20	20	M 20×1.5	46	18	25	24.4	100	77	40	10	30	27.5	34	0.2	34.925	30800	35500	380
PHS22	22	M 22×1.5	50	20	28	25.8	109	84	43	12	32	30	37	0.2	38.1	37400	41700	490
PHS25	25	M 24×2	60	22	31	29.6	124	94	48	12	36	33.5	42	0.6	42.862	46200	72700	750
PHS28	28	M 27×2	66	25	35	32.3	136	103	53	12	41	37	46	0.6	47.625	58400	87000	950
PHS30	30	M 30×2	70	25	37	34.8	145	110	56	15	41	40	50	0.6	50.8	62300	92200	1130

PHS 規格表

左右滑動看表格

PHS	mm															N		g
型號	d	Thread G	d2	C1	B	d1	I4	h1	I3	I5	W	d3	dL	r1	球面直徑	動額定負荷Cd	靜額	重量
型號	d	Thread G	d2	C1	B	d1	I4	h1	I3	I5	W	d3	dL	r1	球面直徑	動額定負荷Cd	定負荷Cs	重量
PHS3	3	M 3×0.5	12	4.5	6	5.2	27	21	10	3	5.5	5	6.5	0.2	7.938	1750	3670	5.7
PHS4	4	M 4×0.7	14	5.3	7	6.5	31	24	12	4	8	8	9.5	0.2	9.525	2480	4680	11.9
PHS5	5	M 5×0.8	16	6	8	7.7	35	27	14	4	9	9	11	0.2	11.112	3270	5730	16.5
PHS6	6	M 6×1	18	6.75	9	9	39	30	14	5	11	10	13	0.2	12.7	4200	6910	25
PHS8	8	M 8×1.25	22	9	12	10.4	47	36	17	5	14	12.5	16	0.2	15.875	7010	10200	43
PHS10	10	M 10×1.5	26	10.5	14	12.9	56	43	21	6.5	17	15	19	0.2	19.05	9810	13300	72
PHS12	12	M 12×1.75	30	12	16	15.4	65	50	24	6.5	19	17.5	22	0.2	22.225	13100	16900	107
PHS14	14	M 14×2	34	13.5	19	16.9	74	57	27	8	22	20	25	0.2	25.4	16800	20900	160
PHS16	16	M 16×2	38	15	21	19.4	83	64	33	8	22	22	27	0.2	28.575	21000	25400	210
PHS18	18	M 18×1.5	42	16.5	23	21.9	92	71	36	10	27	25	31	0.2	31.75	25700	30200	295
PHS20	20	M 20×1.5	46	18	25	24.4	100	77	40	10	30	27.5	34	0.2	34.925	30800	35500	380
PHS22	22	M 22×1.5	50	20	28	25.8	109	84	43	12	32	30	37	0.2	38.1	37400	41700	490
PHS25	25	M 24×2	60	22	31	29.6	124	94	48	12	36	33.5	42	0.6	42.862	46200	72700	750
PHS28	28	M 27×2	66	25	35	32.3	136	103	53	12	41	37	46	0.6	47.625	58400	87000	950
PHS30	30	M 30×2	70	25	37	34.8	145	110	56	15	41	40	50	0.6	50.8	62300	92200	1130
